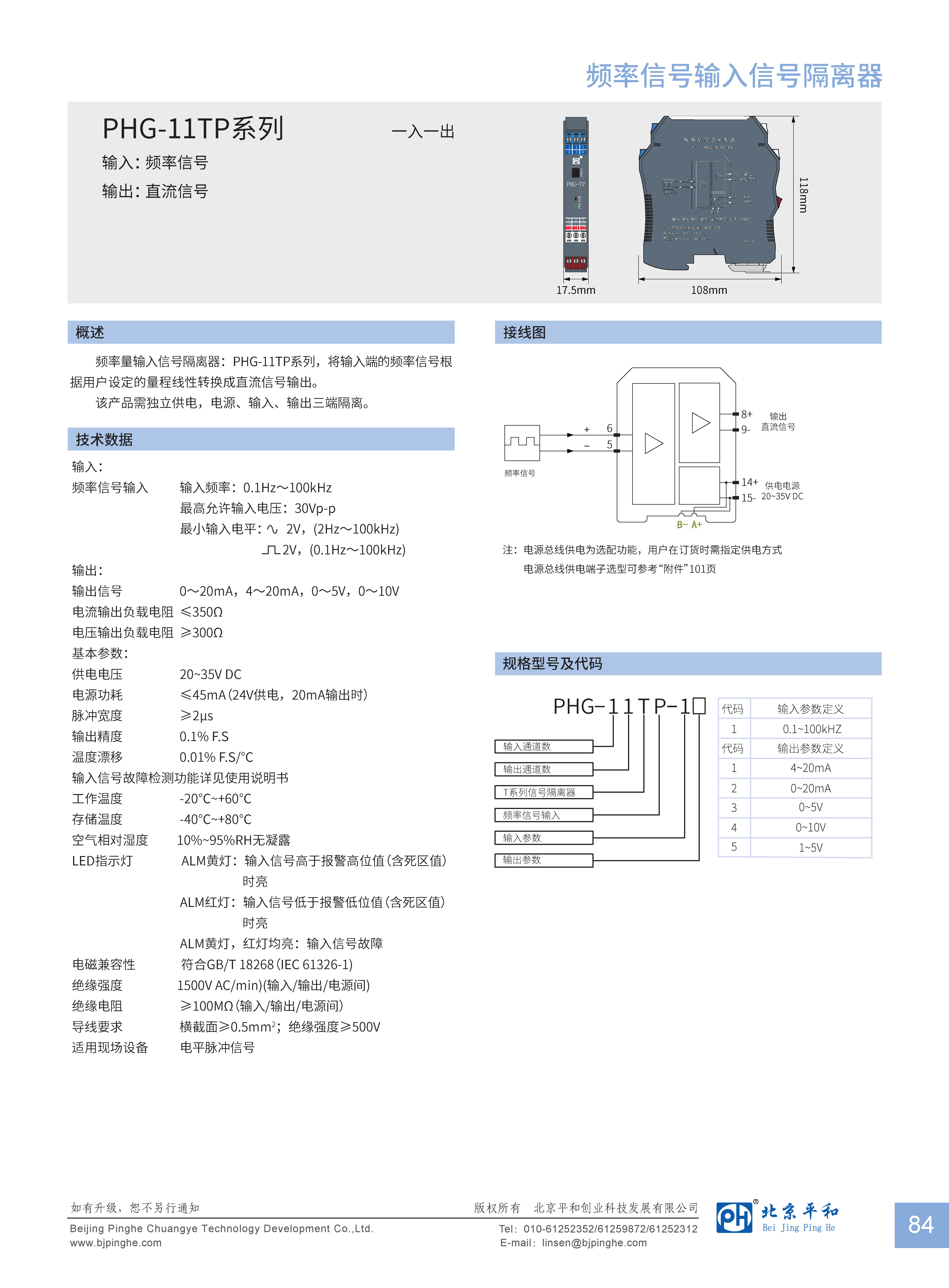

PHG-11TP系列 一入一出
輸入：頻率信號
輸出：直流信號
概述
頻率量輸入信號隔離器:PHG-11TP系列，將輸入端的頻率信號根據用戶設定的量程線性轉換成直流信號輸出。
輸入：頻率信號
輸出：直流信號
概述
頻率量輸入信號隔離器:PHG-11TP系列，將輸入端的頻率信號根據用戶設定的量程線性轉換成直流信號輸出。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 頻率信號輸入 |
輸入頻率:0.1Hz~～100kHz 最高允許輸入電壓:30Vp-p 最小輸入電平:2V，(2Hz～100kHz)
2V，(0.1Hz～100kHz)
|
|---|---|
| 輸出信號 | 0~20mA，4～20mA，0～5V，0~10V |
| 電流輸出負載電阻 | ≤350Ω |
| 電壓輸出負載電阻 | ≥300Ω |
| 供電電壓 | 20~35VDC |
| 電源功耗 | ≤45mA(24v供電，20mA輸出時) |
| 脈沖寬度 | ≥2μs |
| 輸出精度 | 0.1% F.S |
| 溫度漂移 | 0.01% F.S/℃ |
| 輸入信號故障檢測功能 | 詳見使用說明書 |
| 工作溫度 |
-20°C~+60°C
|
| 存儲溫度 |
-40°C~+80°C
|
| 空氣相對濕度 |
10%~95%RH無凝露
|
| LED指示燈 |
ALM黃燈:輸入信號高于報警高位值(含死區(qū)值)時亮
ALM紅燈:輸入信號低于報警低位值(含死區(qū)值)時亮
ALM黃燈,紅燈均亮:輸入信號故障
|
| 電磁兼容性 |
符合GB/T 18268(IEC 61326-1)
|
| 絕緣強度 |
1500V AC/min)(輸入/輸出/電源間)
|
| 絕緣電阻 |
≥100MΩ(輸入/輸出/電源間)
|
| 導線要求 | 橫截面≥0.5mm2;絕緣強度≥500V |
| 適用現(xiàn)場設備 |
電平脈沖信號
|
